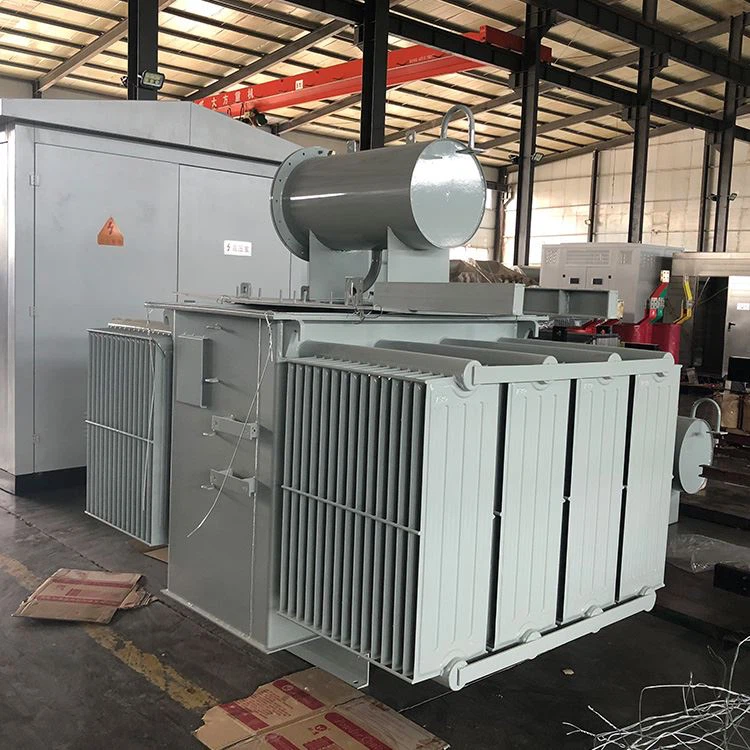

Transformátor 2000 kVA

Třífázové transformátory hermeticky uzavřené, olejové ponořené s přirozeným (ONAN) chlazením pro vnitřní instalaci, určené pro použití v třífázových rozvodech VN/NN.

Odeslat dotaz

Funkce

Popis produktů

Specifikace transformátoru 2000 KVA

Třífázové transformátory hermeticky uzavřené, olejové ponořené s přirozeným (ONAN) chlazením pro vnitřní instalaci, určené pro použití v třífázových rozvodech VN/NN.

Technická specifikace transformátoru 2000 KVA

Jmenovitý výkon	2000 KVA
Jmenovité napětí	10/0,4 kV
Aktuální hodnocení	115.5/2886.8A
Frekvence	50 Hz
Číslo fáze	třífázový
Klepněte na Changer	±2X2.5%
Vektorová skupina	Dyn11
Způsob chlazení	AN/AF
Proud plného zatížení transformátoru 2000 KVA	2886.8A
Impedance transformátoru 2000 kVA	4.98%
Ztráty transformátoru 2000 KVA
Bez ztrát zatížení 2000 KVA transformátoru	2590W
Ztráta zatížení	16300W
Úroveň izolace	VN LI75/AC35kV
	NN AC5kV
Hmotnost transformátoru 2000 KVA	5135 kg
Rozměry transformátoru 2000 KVA	175011001860mm

Typový štítek transformátoru 2000 KVA

PROTOKOL O ZKOUŠCE

2000 KVA Transformer Test Report

proč nás vybrat

1. SOULADU S NORMY

Aby mohl být přijat, všechny naše transformátory splňují požadavky následujících doporučení, norem a specifikací:

Odkaz	Rozsah
IEC 60076-1	Výkonové transformátory Obecné
IEC 60076-2	Zvýšení teploty
IEC 60076-3	Úrovně izolace výkonových transformátorů, dielektrické testy a vnější vůle ve vzduchu
IEC 60076-4	Výkonový transformátor průvodce po bleskovém impulsu a spínací impuls testování výkonových transformátorů a tlumivek
IEC 60076-5	Schopnost výkonového transformátoru odolávat zkratu
IEC 60076-16	Transformátory pro aplikace větrných turbín
CS50588-1	Transformátory středního výkonu 50 Hz, s nejvyšším napětím pro zařízení nepřesahujícím 36 kV
IEC 60076-12	Průvodce zatížením pro výkonové transformátory suchého typu

2. ELEKTRICKÉ ZKOUŠKY

2.1. RUTINNÍ TESTY

Tyto testy budou provedeny na všech transformátorech po výrobě, což umožní vystavení oficiálního zkušebního certifikátu pro každý z nich:

- měření odporu vinutí

- měření transformačního poměru a vektorové grupy

- měření impedančního napětí a ztráty zátěže

- měření ztráty naprázdno a proudu naprázdno

- dielektrický test aplikovaným napětím při 10 kV

- zkouška dielektrika indukovaným napětím

- měření částečných výbojů.

Všechny tyto testy splňují normy IEC 60076-11 a IEC 60076-1 až 60076-3.

2.2. TYPOVÉ ZKOUŠKY NEBO SPECIÁLNÍ ZKOUŠKY

Transformátory budou typově testovány.

- zkouška nárůstu teploty prováděná v souladu s metodou simulovaného zatížení definovanou normou IEC 60076.

- test impulzu blesku v souladu s IEC 60076-3

- test zkratu v souladu s IEC 60076-5

- měření hladiny hluku v souladu s IEC 60076-10.

Všechny tyto testy splňují normy IEC 60076-11 a IEC 60076-1 až 60076-5.

3. NAŠE SPOLEČNOST

Naše společnost má více než 10 let zkušeností s výrobou a instalací, abychom zajistili dokonalý transformátorový systém. Poskytneme vám potřebné dokumenty, certifikáty a zkušební protokol.

Můžeme být zodpovědní za návrh, dodávku kompletních transformátorů podle vašich požadavků a poskytnout výkresy ke spokojenosti našeho uživatele transformátoru.
