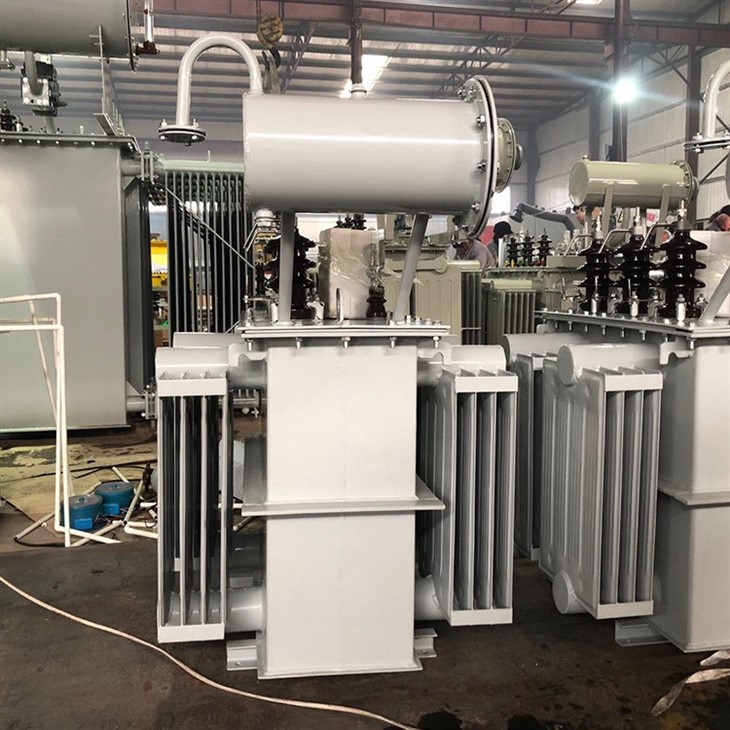

3 MVA 3000 KVA 11kV Olejem chlazený distribuční transformátor

2-LETÁ ZÁRUKA

Naše obchodní manažerka Grace s 10-letou zkušeností s exportérem distribučních transformátorů

Pomůže vám vytvořit technická řešení a řešení přepravy

Kontaktujte Grace nyní!

3 Specifikace transformátoru MVA

Olejem chlazený distribuční transformátor 3 MVA 11KV je navržen pro zpracování velkého množství elektrické energie, až 3000 kVA, a pracuje při napětí 11 000 voltů (11 KV). Transformátor je chlazen olejem, aby se zabránilo přehřátí vinutí a jádra, což může vést k poruchám a poruchám. Olej také slouží jako izolant, aby se zabránilo jiskření mezi vinutími.

Výkon transformátoru: 3MVA

Primární napětí: 11kV

Sekundární napětí: 415V

Jmenovitý proud: HV 157A / LV 4173A

Frekvence: 50Hz

Nárůst teploty: 55 stupňů

Připojení vinutí: Dyn11

Přepínač odboček: Přepínač odboček mimo okruh (OCTC)

Úroveň izolace: 12/28/75 kV

Impedance: 6%

Účinnost: 98,15 %

Chlazení: ONAN (Oil Natural Air Natural)

Typ chlazení: Chlazení olejem

Počet fází: Třífázový

Počet vinutí: Dva

Typ transformátoru: Distribuční transformátor

Typ krytu: Venkovní (odolný vůči povětrnostním vlivům)

Norma: IEC 60076

Objem oleje: 1750 l

Hmotnost: 6772 kg

Rozměry (D x Š x V): 4100 mm x 2300 mm x 3150 mm

Barva: Dle požadavku zákazníka

Kolik stojí 3 mva transformátor?

3 MVA 11kV olejem chlazený distribuční transformátor cena: 2,618 USD.00/SET

3 MVA 11kV Olejem chlazený distribuční transformátor Nádrž a kryt

3 MVA 11kV olejem chlazený distribuční transformátor Testovaná položka:

Olejem chlazený distribuční transformátor 3 MVA 3000 kVA 11 kV je kritickou součástí v systémech distribuce energie a je nezbytné zajistit, aby splňoval stanovené výkonové normy. Pro vyhodnocení funkčnosti a účinnosti transformátoru se provádí několik zkušebních položek.

1. Test izolačního odporu: Tento test určuje odpor izolačního systému transformátoru. Zahrnuje přivedení napětí na různá vinutí transformátoru a měření proudu, který jím protéká, aby se určila hodnota jeho odporu.

2. Test impedance: Test impedance měří impedanci transformátoru. Postup zahrnuje injektování známého napětí z jednoho konce transformátoru a měření napětí na druhém konci. Získané hodnoty impedance se použijí pro výpočet zkratového proudu transformátoru.

3. Ztráta zátěže a Ztráta naprázdno: Zkouška ztráty zátěže hodnotí ztráty transformátoru, když je aplikováno určité množství zátěže. Test No-Load Loss určuje ztráty transformátoru, když není pod žádnou zátěží. Oba testy zahrnují měření vstupního a výstupního výkonu transformátoru.

4. Test poměru transformátoru: Test poměru transformátoru kontroluje poměr mezi primárním a sekundárním vinutím transformátoru. Tento test zajišťuje, že transformátor může poskytovat správný výstupní napětí.

5. Test účiníku izolace (Tan Delta Test): Tento test určuje účiník izolace transformátoru. Měří úroveň nedokonalosti izolace, která může vést k částečnému výboji a selhání systému.

6. Oil Breakdown Voltage Test: Oil Breakdown Voltage test kontroluje dielektrickou pevnost oleje transformátoru. Měří napětí potřebné k vytvoření jiskry v oleji, které indikuje kvalitu oleje a odolnost vůči elektrickému průrazu.
