Transformátor 63 KVA

S11 olejový transformátor, jmenovité napětí 10KV, Kapacita zahrnuje 30KVA, 50KVA, 63KVA, 80KVA, 100KVA, 125KVA, 160KVA, 200KVA, 250KVA, 315KVA, 40003KVA,060KVA,060KVA,500KVA VA, 1250 KVA, 1600 KVA, 2000 KVA, 2500 KVA, 3150 KVA, 4000 KVA, 5000 KVA atd.

Transformátor S{0}}KVA je 10KV/0,4KV olejový transformátor, který může být vyroben z mědi nebo z hliníku. Jeho jmenovitý výkon je 63 KVA, patří k třífázovému olejovému transformátoru S11, s malým objemem, nízkou hlučností a dalšími výhodami, používaným v městských obytných oblastech, průmyslových parcích a obchodních centrech a dalších místech, je jedním z hlavních produktů naší společnosti .

Specifikace transformátoru 63 KVA

1.Jmenovitá kapacita: 63KVA

Zatížitelnost transformátoru 63 KVA: 56 kW

2. Jmenovité napětí: 10KV/0,4KV

3. Jmenovitý proud transformátoru 63 KVA: 91A

4. Skupina vektorů: Yyn0

5. Ztráta naprázdno: 180W

6. Ztráta zátěže: 850W

7. Zkratová impedance: 4 %

8. Impedanční napětí vinutí: 4,5KV

9. Způsob chlazení: ONAN

10. 63 KVA Kapacita transformátorového oleje: 200L

11. 63 KVA Hmotnost transformátoru: 760KG

12. 63 KVA Rozměry transformátoru: 770*960*1100mm

13. 63 KVA měděný transformátor Cena: 1 USD*00.00/SET

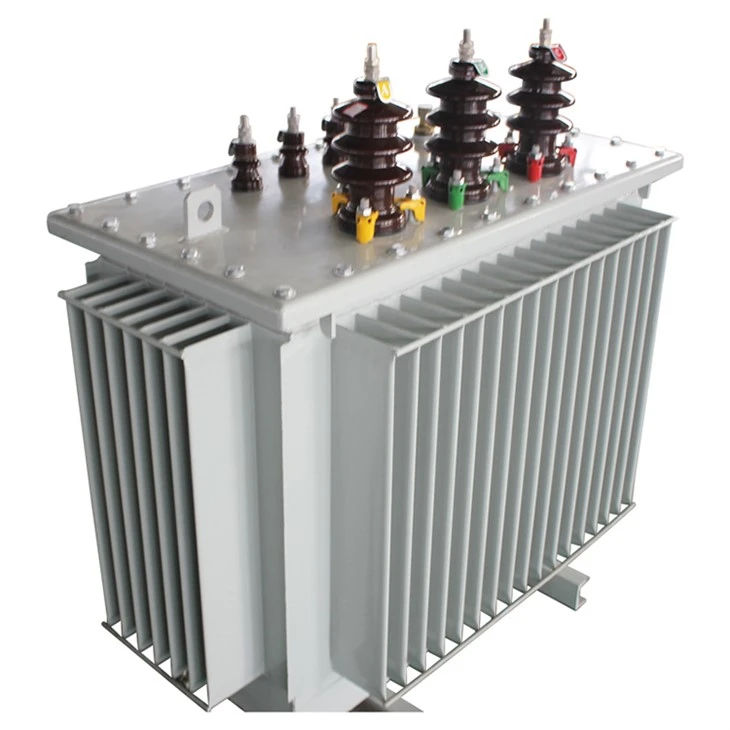

Obrázek transformátoru 63 KVA

Podrobnosti o transformátoru 63 KVA

Typový štítek transformátoru 63 KVA

Tabulka velikostí transformátoru 63 KVA

Jádro transformátoru 63 KVA je vyrobeno z dováženého za studena válcovaného křemíkového ocelového plechu, který výrazně snižuje ztráty naprázdno a proud naprázdno a váže jádro, aby byla zajištěna pevnost jádra a snížena hlučnost.

Vinutí vysokého a nízkého napětí jsou navinuta bezkyslíkatou mědí, vinutí nízkého napětí jsou 500 kVA a pod dvouvrstvou válcovou strukturou, 630 kVA a nad konstrukcí dvojité šroubovice nebo quadruhelixu a vysokonapěťová vinutí jsou vícevrstvá válcová struktura.

Připojovací skupina transformátoru 63 KVA využívá Dyn11 pro snížení vlivu harmonických na elektrickou síť a zlepšení kvality napájení.

Transformátor má plně utěsněnou konstrukci, prodlužuje životnost a je bezúdržbový.

Naměřená hodnota hluku je nižší než standardní.

Po běžné přepravě této řady transformátorů lze namontovat příslušné díly, po absolvování lze uvést do provozu přejímací projektový test.

Exekutivní standardní

GB 1094.1 Výkonový transformátor

GB/T 15164 Směrnice zatížení pro výkonové transformátory ponořené v oleji

GB/T 6451 třífázový výkonový transformátor ponořený do oleje Průvodce zatížením transformátorový olej GB 2536

Metoda přípravy modelu produktu transformátoru JB/T 3837 Metoda testování špinavého napájecího transformátoru JB/T 501

GB 1094.3 Úrovně izolace a zkoušky izolace pro transformátory Vzduchové mezery pro vnější izolaci DL/ T572 Kód pro provoz transformátoru

1. Co je to transformátor?

Transformátor je druh výkonového zařízení podle Faradayova zákona elektromagnetické indukce, který využívá principu elektromagnetické indukce k přeměně střídavé elektrické energie na různá napětí, výkony nebo frekvence. Skládá se z vysokonapěťové cívky, nízkonapěťové cívky a železného jádra. Prostřednictvím transformátorů lze energii efektivně distribuovat a přenášet.

2. Proč musí být transformátory ponořeny do oleje?

Olejové transformátory mohou účinně izolovat a stabilizovat proud uvnitř transformátoru a zároveň chránit transformátor před korozí a vlhkostí. Olej není jen izolační materiál, ale také může přenášet teplo a zabránit požáru. Proto je široce používán ve vysokonapěťových zařízeních.

3. Jaké jsou výhody transformátoru S11 63 KVA?

Transformátor S11 63KVA má výhody malých rozměrů a nízkého šumu. Z hlediska úspory energie je použito třísmyčkové jádro, které je určeno pro nízkonapěťové vinutí, vysokonapěťové vinutí a neutrální olověné vinutí. Z hlediska podlahové plochy byl transformátor vylepšen technickou inovací a optimalizací a postupně se snižuje objem, což je vhodné do prostředí s omezeným prostorem. Zároveň se z hlediska hlučnosti snižují vibrace a hlučnost transformátoru.

4. Jakou zátěž zvládne transformátor 63 kva?

850W
